《面向“好房子”建设好材料选用指南》装饰装修材料专篇——不降板装配式集成卫生间
编者按：建设安全舒适绿色智慧的“好房子”是提升建筑品质，满足人民群众对美好生活需求的重要举措。为方便建设、设计、施工等单位人员和广大人民群众了解、选择和用好相关建材产品，充分发挥好材料对“好房子”的支撑作用，住房和城乡建设部科技与产业化发展中心根据《中华人民共和国科学技术进步法》《中华人民共和国促进科技成果转化法》，基于现有工作基础和相关研究成果，经公开征集、专家审查、结果公示，筛选了46项“好房子”建设适用建材产品，编写了《面向“好房子”建设好材料选用指南》。现节选《指南》内容予以展示，为有关单位和个人了解和选用建材产品提供参考。
装饰装修材料专篇——不降板装配式集成卫生间
产品介绍
不降板装配式集成卫生间由不降板同层排水系统、集成水封、集成管线、集成检修、无竖向孔洞防水底盘、防水壁板和卫浴五金等组成。不降板同层排水系统采用污废分流设计，通过在建筑楼板中预埋自带水封的排水汇集器，将洗脸盆、浴缸、地漏等废水横支管接入共用排水汇集器的集成水封，坐便器排水管单独接入排水立管，从而实现不降板、不抬板的同层排水。排水汇集器可利用废水自动补水，防止水封干涸，避免臭气返入室内，相关卫生洁具无需另设存水弯。无竖向孔洞防水底盘与防水墙板通过柔性搭接构成防水屏障。给排水管道集中敷设于可逆式安装结构的管线集成检修井内，便于在卫生间内部无损开启、检查和维修。

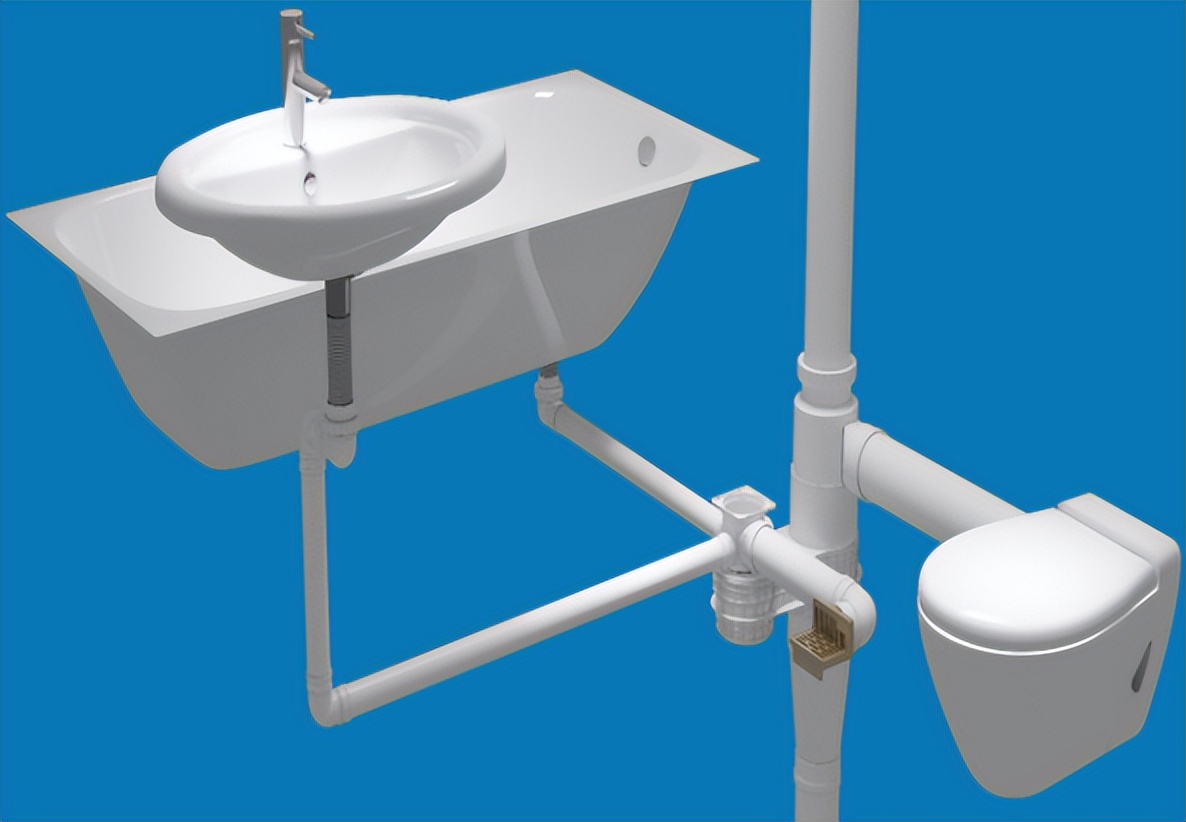

图1 不降板同层排水系统构成图

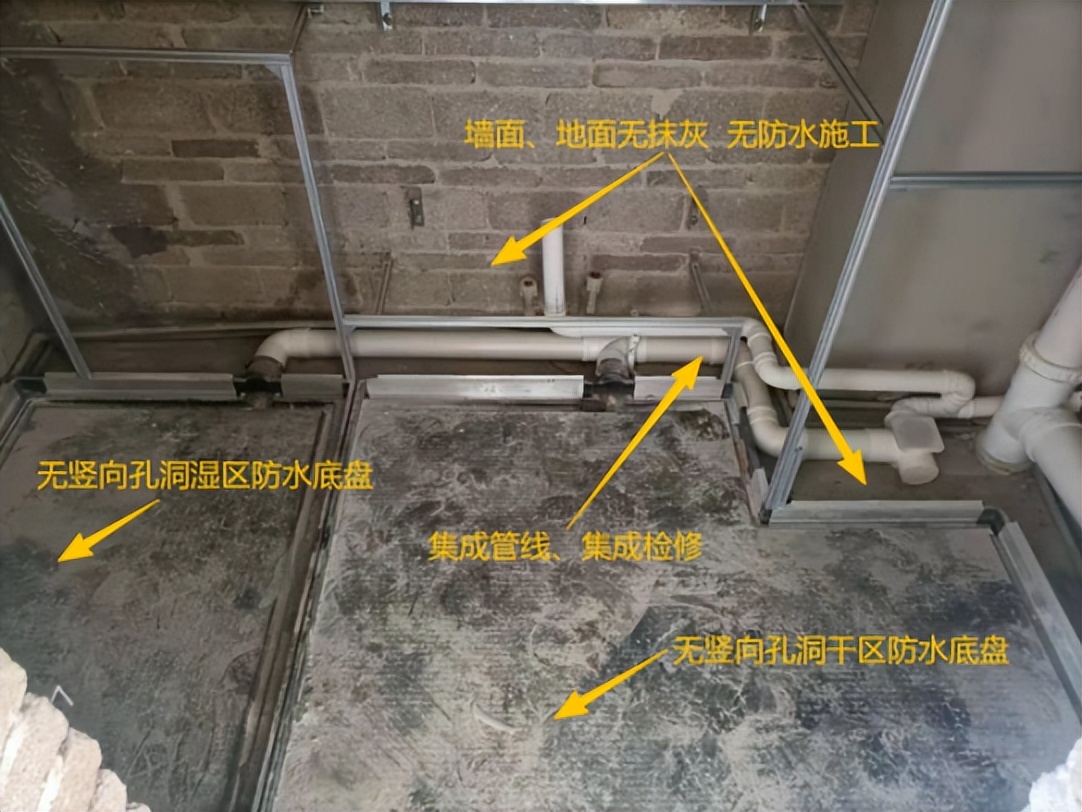

图2 无竖向孔洞防水底盘安装实景图
2.适用范围与使用要点
适用范围：不降板装配式集成卫生间适用于新建和既有改造的建筑卫生间。
使用要点：应按照“管线集成”原则设计，将卫生间规划为“一”字型或“L”型布局。提前勘察建筑运输通道，确定防水底盘和墙板的最大允许尺寸。在管线集成检修井区域内预留给水水源和电源。施工时应依次完成排水汇集器、排水立管、无竖向孔洞防水底盘、管线集成检修井、排水横支管等安装，以及给水管线和电管线敷设和防水墙板安装。维护时，可通过检修井无损开启墙板，对内部部件及给排水管线进行检修与更换。

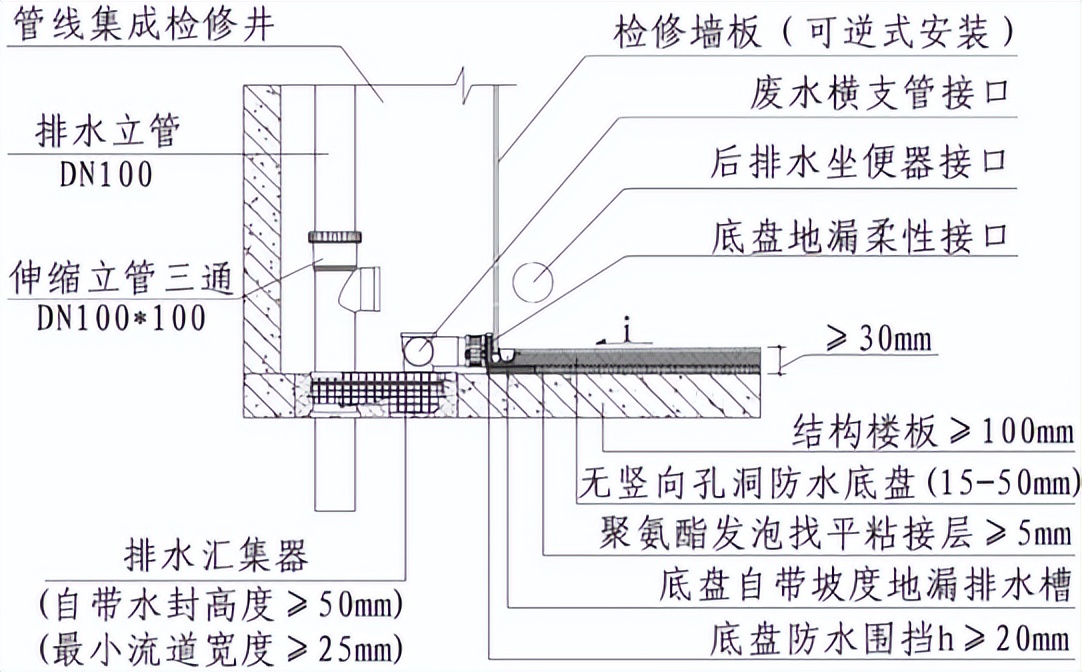

图3 排水节点构造图 a 新建建筑

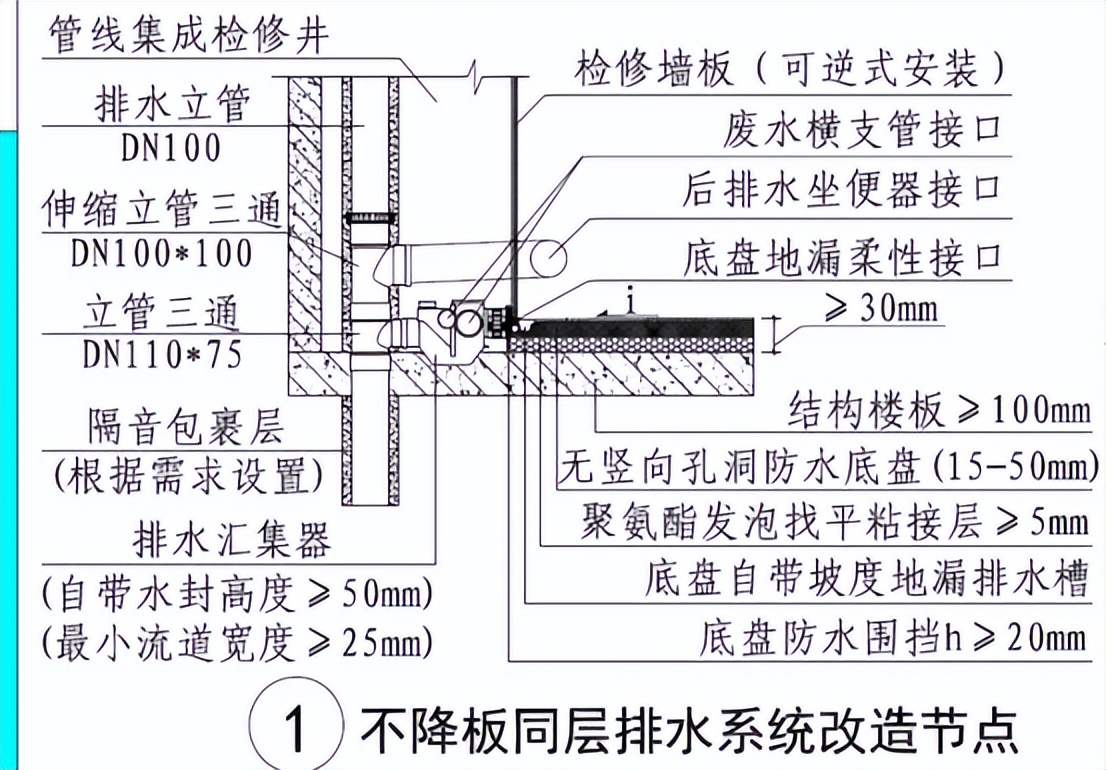

图4 排水节点构造图 b 改造建筑
3.应用情况
昆明群之英科技有限公司生产的不降板装配式集成卫生间近3年来累计应用数量约12000套。
典型工程案例：蒙自金盆农都汇公寓总建筑面积48158.04㎡，采用昆明群之英科技有限公司的不降板装配式集成卫生间的公寓共666套，1332个卫生间，节省了卫生间圈梁土建结构、回填材料和防水成本，实现了无异味、提高排水通畅性。无竖向孔洞防水底盘及墙地面构造实现了卫生间防渗漏，管线集中布置，便于日常检修维护。采用全干法作业、装配化施工流程，有效缩短工期。

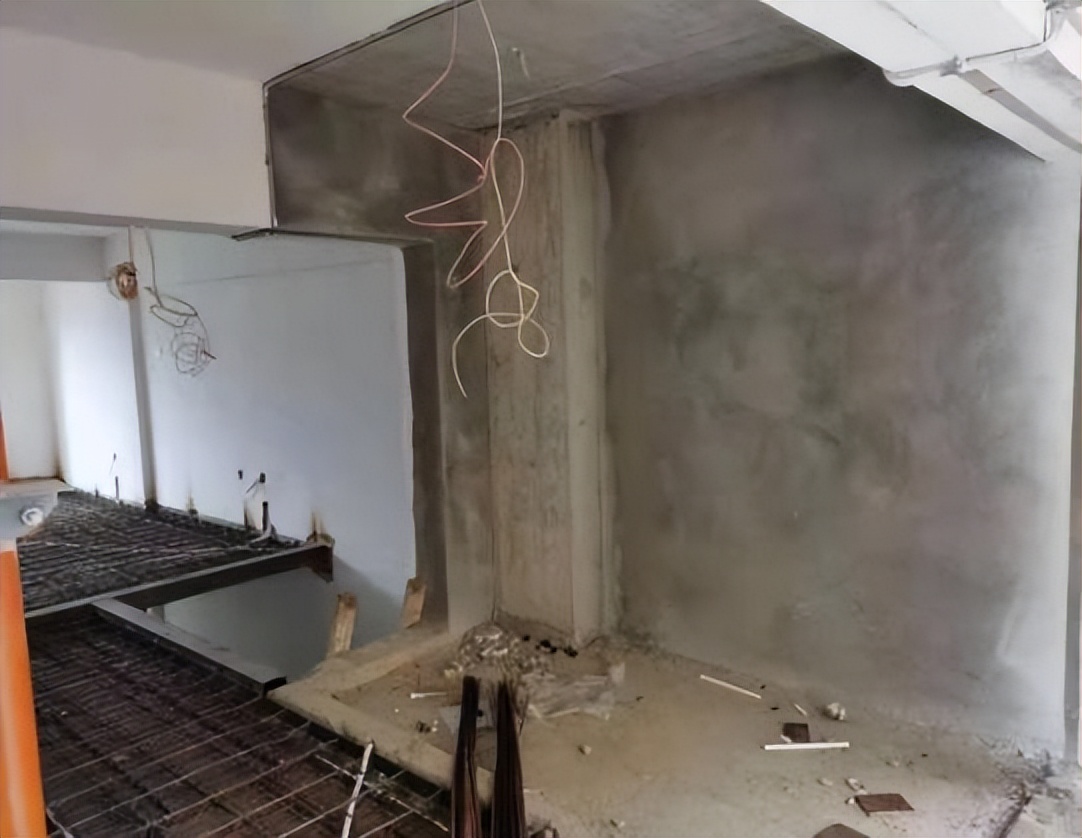

图4 公寓首层和夹层实景图

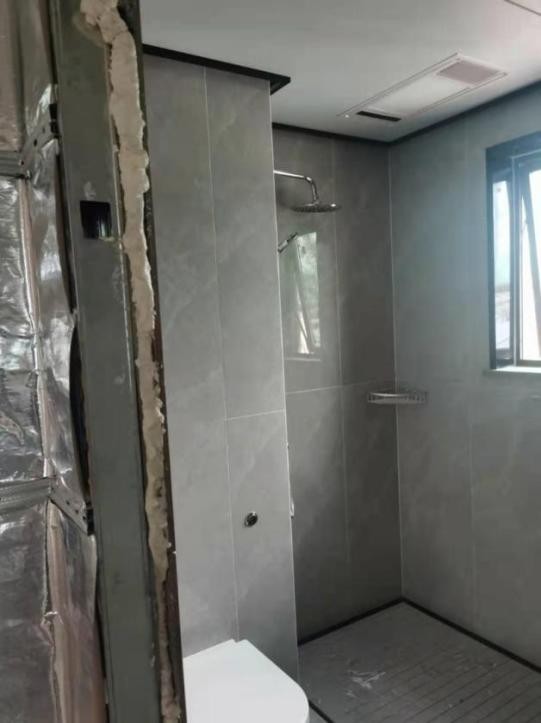

图5 卫生间安装后实景图
