结构构件与材料专篇——U型件连接快装轻型桁架
1.产品介绍
U型件连接快装轻型桁架由冲压成型的标准U型件与镀锌方钢管、矩形钢管通过自攻螺丝连接而成，克服了镀锌薄壁焊接钢管桁架运输不便、容易产生较大变形、镀锌层破坏等不足。U型件连接快装轻钢桁架中的弦杆、腹杆均采用壁厚小于3.0mm的镀锌方钢管或矩形钢管，钢材为Q235B或Q355B。U型件由厚度为1.0～3.0mm的Q235B或Q355B镀锌钢板冲压而成，U型件两腹板上设计了若干有规律排列的竖向凸痕，两腹板凸痕之间均匀冲压若干引孔，以便U型件与方钢管、矩形钢管的自攻螺丝连接，并保证腹杆角度不同的节点均能采用同一U型件。

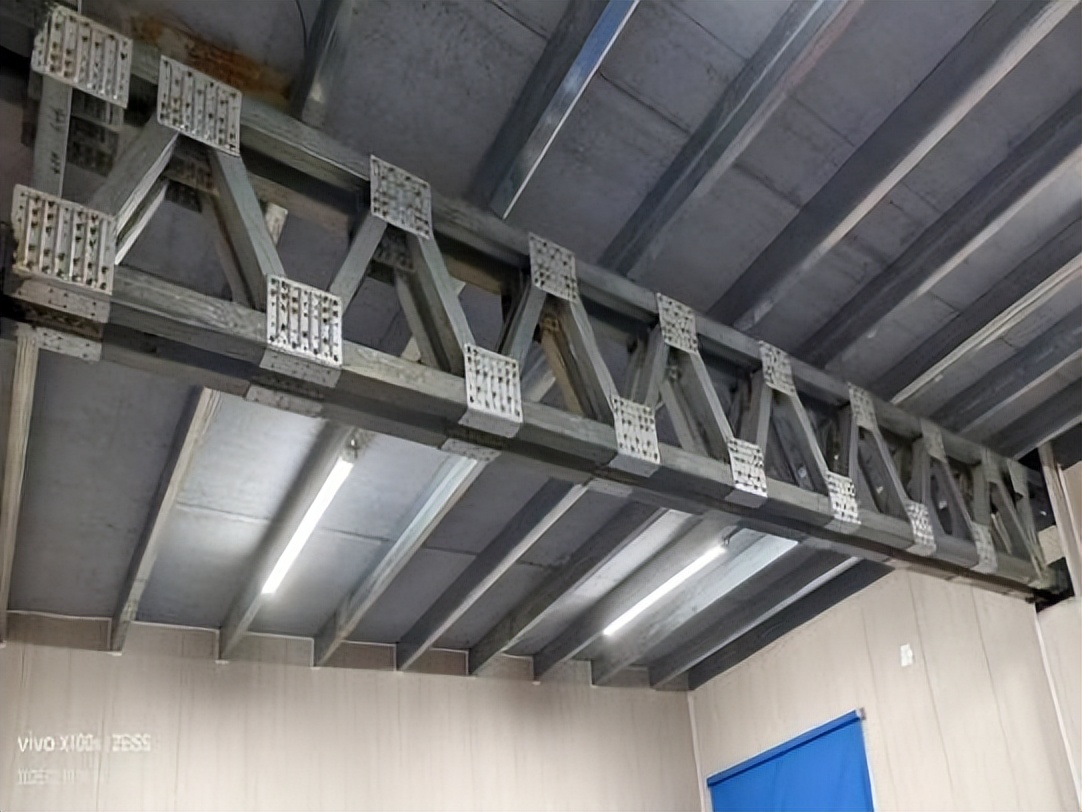

图1 U型件连接快装轻钢桁架实物图

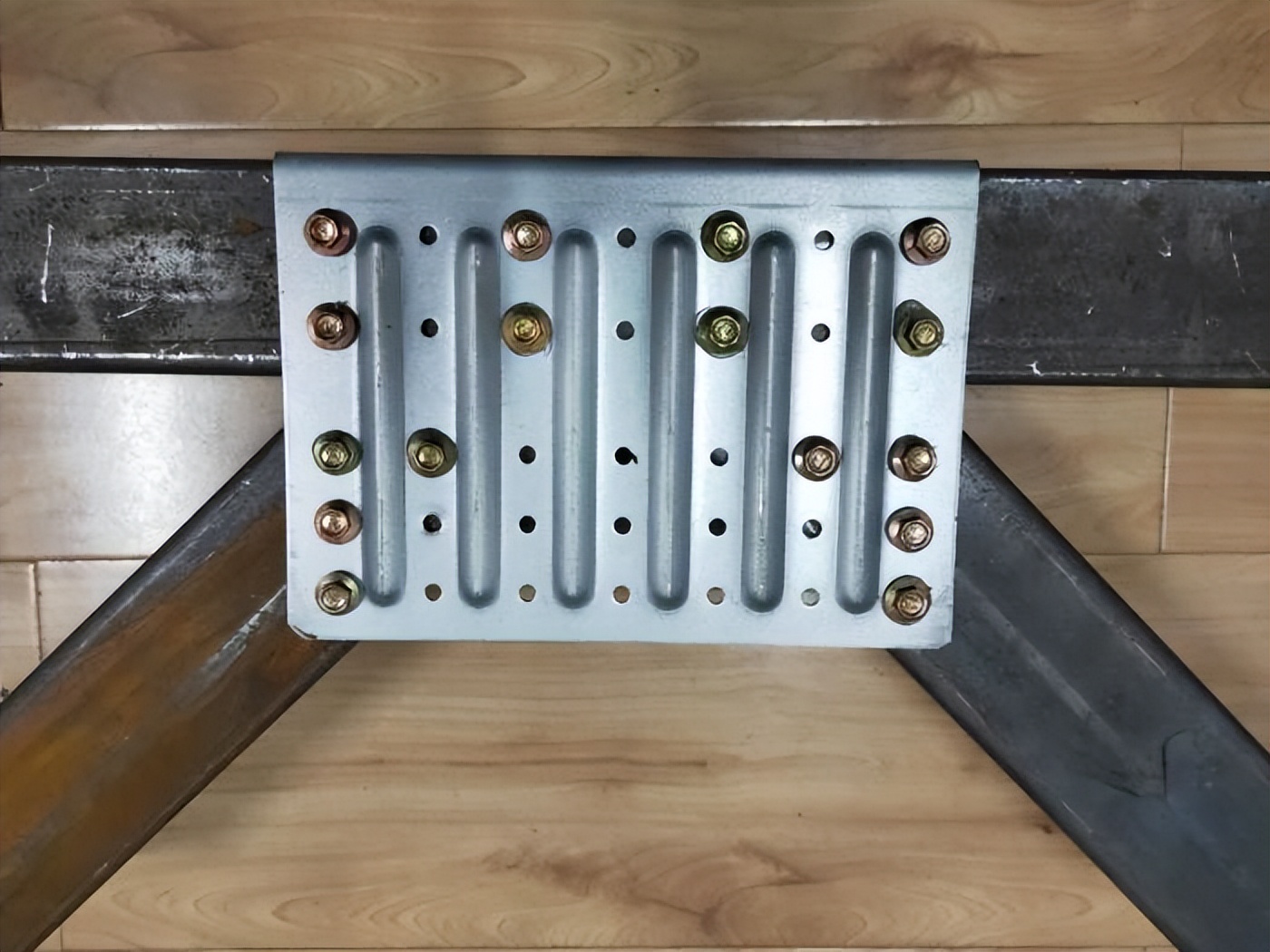

图2 U型件实物图
2.适用范围与使用要点
适用范围：U型件连接快装轻钢桁架适用于低层建筑的6m跨以内的楼面桁架梁、屋架，特别适合于形状复杂的屋盖结构；跨度小于30m的厂房及公用建筑的屋架或桁架，以及轻钢结构的造型骨架。
使用要点：按详图切割钢管杆件、冲压U型件，严控尺寸与角度误差，保证匹配精度。在平台设控制点摆放杆件，用U型件套节点，以1-2颗自攻螺丝初固定，复测尺寸后满装螺丝。单榀设1-2个吊点，跨度＜9m可地面拼装整体吊装，设4个吊点。全程严控尺寸偏差与螺丝安装位置。

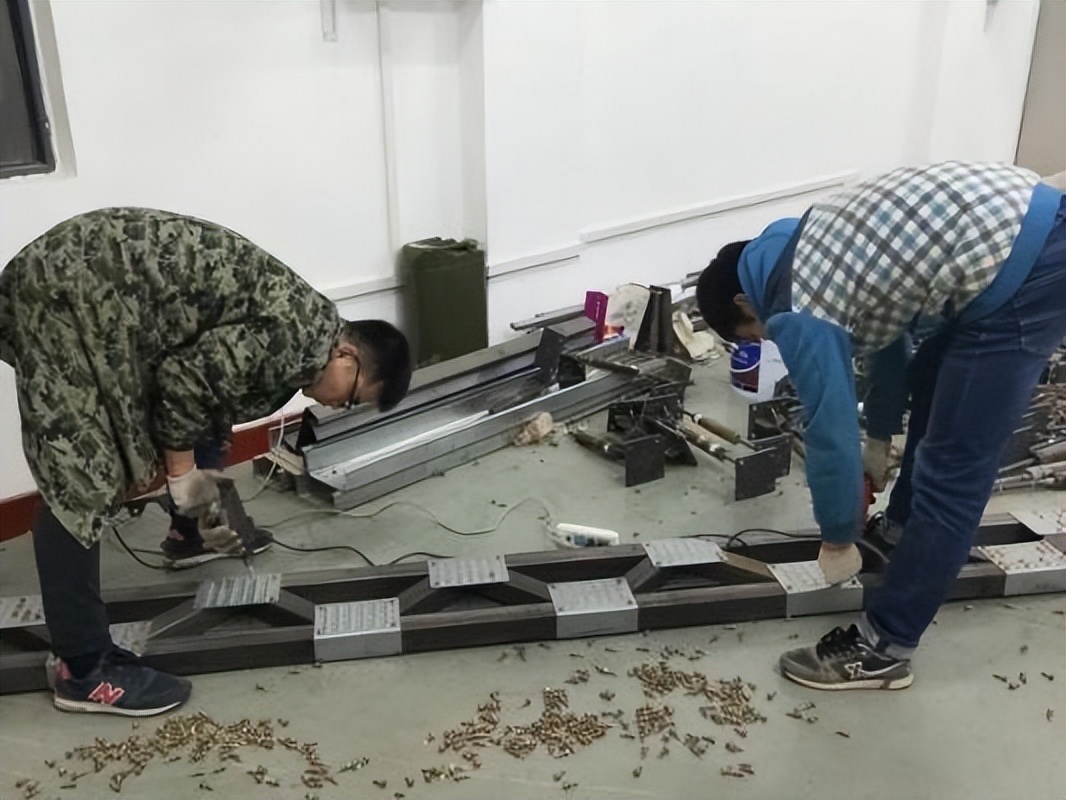

图3 轻钢桁架的现场拼装图

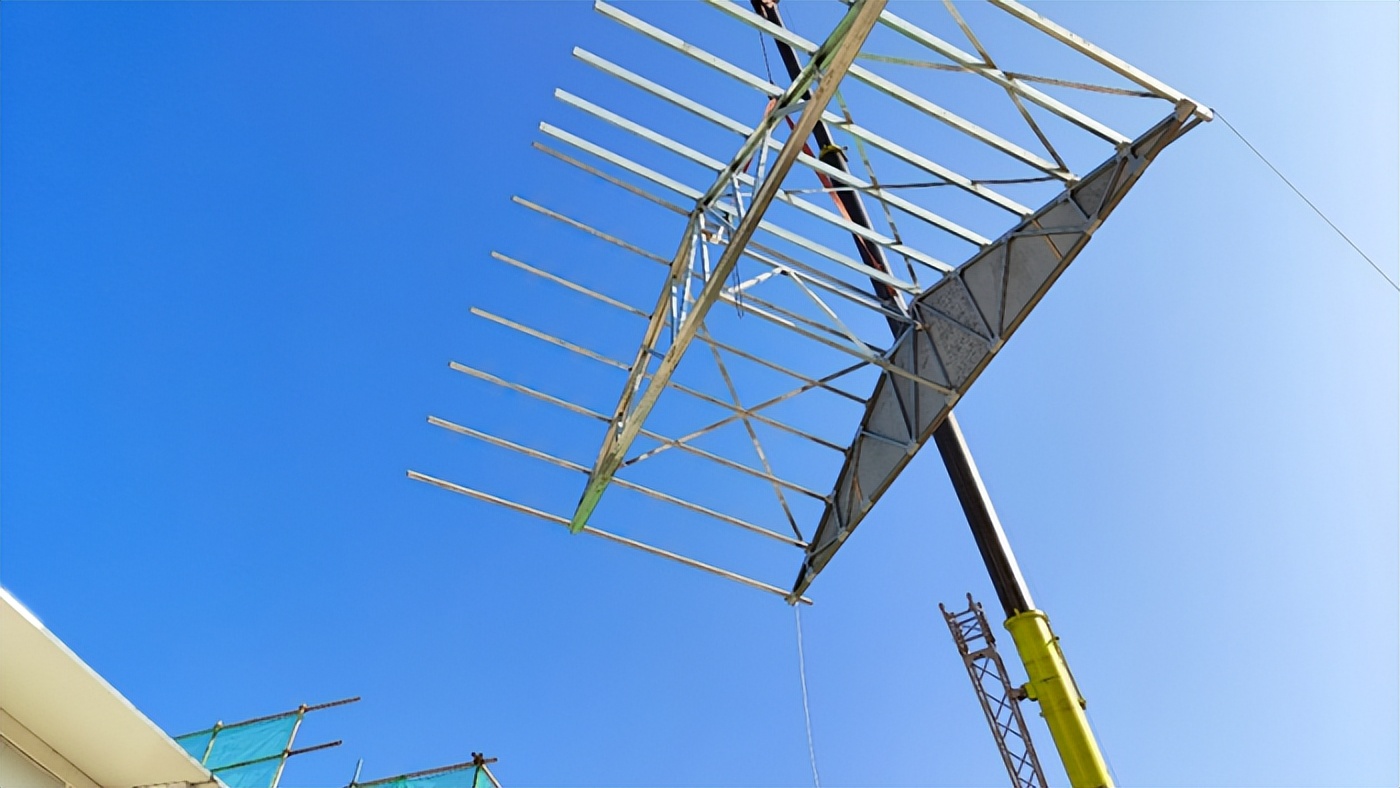

图4 轻钢屋架的整体吊装图
3.应用情况
武汉理工大学的U型件连接快装轻钢桁架已在低层建筑中得到广泛应用，包括屋架、楼面梁等，以及30m跨以内的宴会厅、售楼部、厂房等。
典型工程案例：三亚崖州湾样板房位于海南省三亚市崖州湾科技城，2024年12月完工。该样板房进深6.0m，总长10.1m，屋盖从墙面、檐口外挑1.5m和0.6m，建筑面积60.6㎡。屋盖恒荷载为0.3kN/㎡，活荷载0.5kN/㎡，风荷载0.85kN/㎡，吊顶荷载0.1kN/㎡。楼盖和屋盖主受力构件为武汉理工大学的U型件连接快装轻钢桁架，其底标高6.15m，搁置在预制装配式混凝土墙顶。楼面桁架及屋架跨度均为6m，间距3.3m，楼面桁架高500mm，屋架中间高1.77m。楼面桁架及屋架上下弦杆均采用□60×2mm，腹杆为□60×30×2mm，U型件为U100×2.5mm，均为Q235B热镀锌钢板制成。

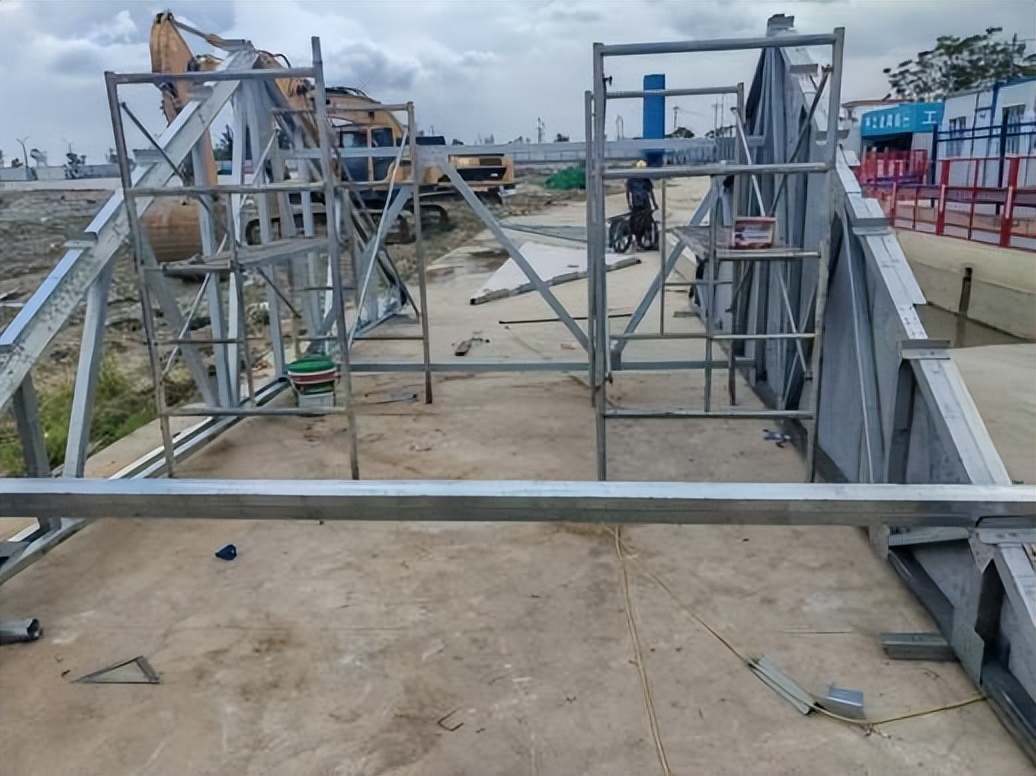

图5 三亚崖州湾样板房轻钢屋架组装现场图
