《面向“好房子”建设好材料选用指南》围护结构材料专篇——拉杆式内置保温系统

编者按：建设安全舒适绿色智慧的“好房子”是提升建筑品质，满足人民群众对美好生活需求的重要举措。为方便建设、设计、施工等单位人员和广大人民群众了解、选择和用好相关建材产品，充分发挥好材料对“好房子”的支撑作用，住房和城乡建设部科技与产业化发展中心根据《中华人民共和国科学技术进步法》《中华人民共和国促进科技成果转化法》，基于现有工作基础和相关研究成果，经公开征集、专家审查、结果公示，筛选了46项“好房子”建设适用建材产品，编写了《面向“好房子”建设好材料选用指南》。现节选《指南》内容予以展示，为有关单位和个人了解和选用建材产品提供参考。

围护结构材料专篇——拉杆式内置保温系统

1.产品介绍

拉杆式内置保温系统是用绝热拉杆穿过保温板，在保温板一侧或两侧利用限位组件分别把钢丝网片限位固定后形成的剪力墙和填充墙同时浇筑的无空腔现浇混凝土自保温体系。只含有单面钢丝网片的拉杆式钢丝网片组合保温板称为A型板，含有双面钢丝网片的拉杆式钢丝网片组合保温板称为B型板。该系统避免了保温板间阴阳角部位、钢丝网片与保温板连接处的热桥问题，实现了墙体保温与结构同步施工和同寿命，提高了外墙的整体保温性能，解决了外墙保温开裂、脱落、渗水、火灾等一系列难题，提高了得房率，增强了隔音效果。

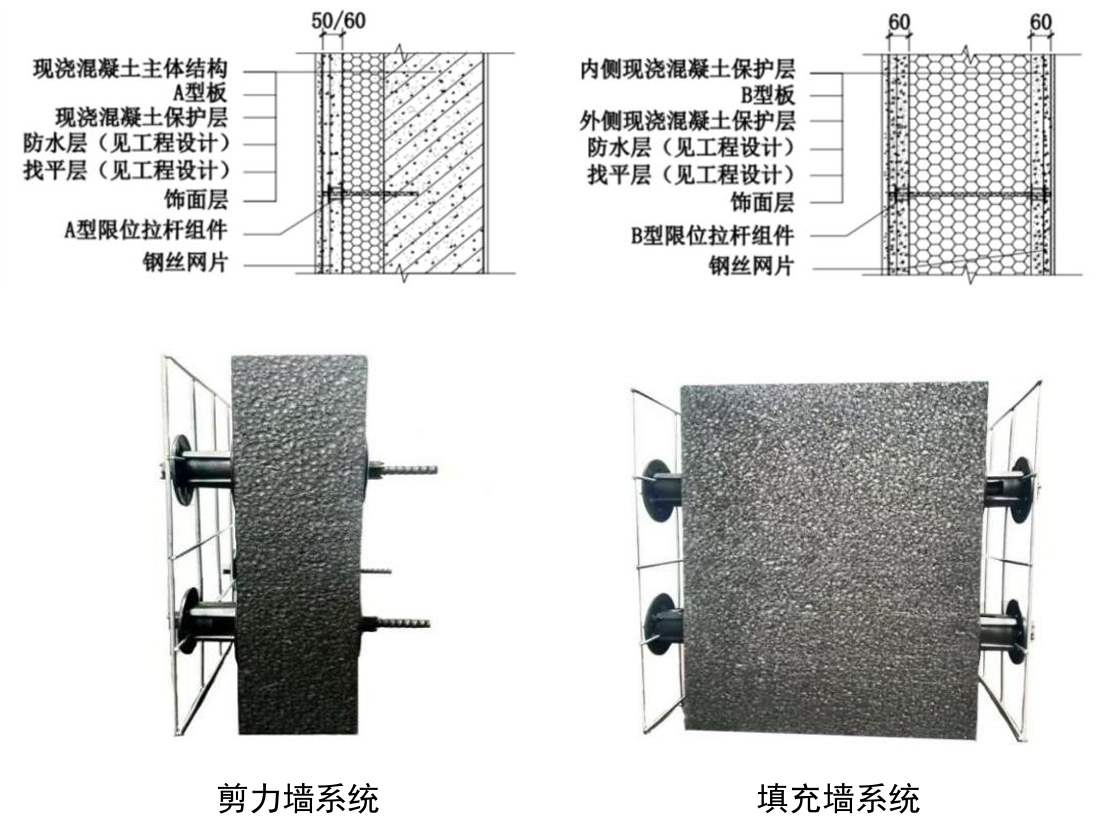

图1 拉杆式内置保温系统基本构造及实物图

2.适用范围与使用要点

适用范围：拉杆式内置保温系统适用于严寒、寒冷和夏热冬冷地区，抗震设防烈度为8度及以下地区，建筑高度小于100m的现浇混凝土结构建筑外墙保温工程。

使用要点：先把工厂化生产的保温组合板吊装到施工现场，根据保温板的结构标号积木式安装就位。保温板间的拼接部位应附加钢丝网片，并用钢丝绑扎牢固。验收后在保温板的两侧安装模板，剪力墙和填充墙一次现浇成型即可。

3.应用情况

山东瑞宏节能科技有限公司生产的拉杆式内置保温系统已应用于严寒和寒冷地区的100多栋居住建筑，用量达100多万m2。

典型工程案例：淄博火车站北广场福昇片区1#、2#住宅楼项目位于山东省淄博市张店区，地上25层，地下3层，建筑高度78.28m，建筑面积41468.46m2。该项目采用山东瑞宏节能科技有限公司生产的拉杆式内置保温系统，现场安装效率提高30%，现场混凝土浇筑成型效果良好，表面平整度高，省去找平费用28元/m2，与传统外墙保温工程相比提前交工3个月，降低了综合成本。

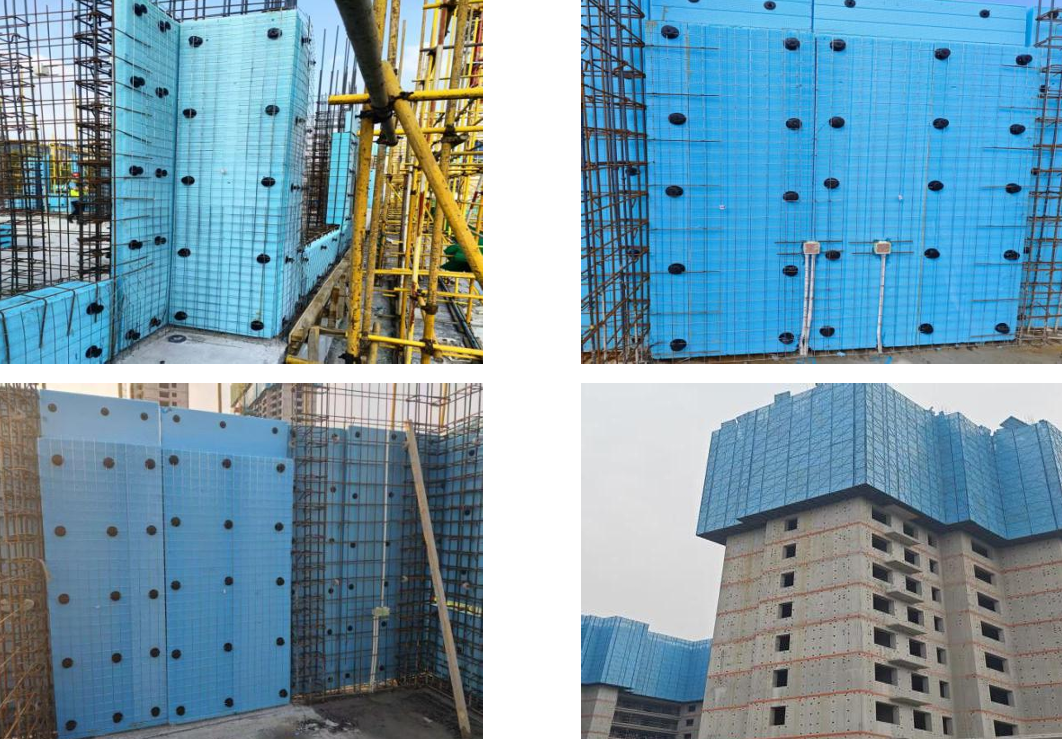

图2 淄博火车站北广场福昇片区1#、2#住宅楼拉杆式内置保温系统施工现场
